Лінія виробництва призматичних клітин
Ця лінія охоплює основні етапи виробництва призматичних акумуляторних елементів, включаючи змішування електродів, покриття, сушку, каландрування, різання, збірку елементів, заповнення електролітом, герметизацію, формування та сортування.
Секція електродів включає вакуумне змішування, покриття, вимірювання товщини, пресування та різання як для катодних, так і для анодних матеріалів. Наступний розділ охоплює збірку елементів, заповнення електролітом, герметизацію, формування, зберігання та електричні випробування.
Перелік обладнання можна використовувати як довідковий матеріал для побудови робочого процесу виробництва призматичних клітин. Індивідуальні групи обладнання можна вибрати відповідно до конструкції клітини, маршруту процесу та етапу виробництва, необхідних для проекту.
Процес виготовлення призматичних комірок
Виробнича послідовність починається з підготовки матеріалів катода та анода. Після змішування, нанесення покриття та сушіння листи електродів пресують і нарізають до необхідних розмірів.
Потім підготовлені електроди переміщуються до збірки комірки з наступним заповненням електролітом і герметизацією. Формування, зберігання та електричні випробування проводяться після складання для завершення процесу виробництва клітини.
Лінія також включає допоміжні системи, такі як осушення заводу, відновлення NMP, очищена вода, вакуум, стиснене повітря та обладнання для охолодження.

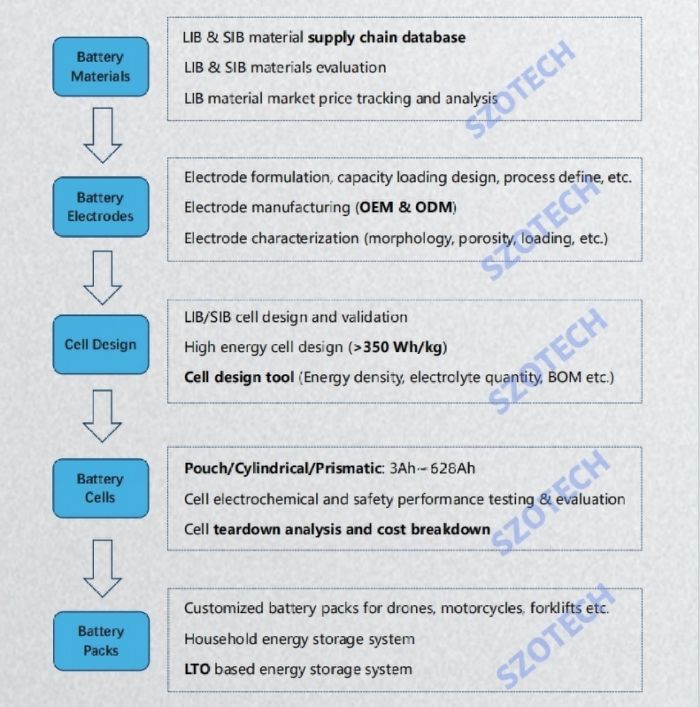

Про «Під ключ».
Блок-схема батареї
Супутнє обладнання
Перелік обладнання
|
S NO. |
Майстерня |
Назва обладнання |
|
1 |
Катод |
духовка |
|
2 |
Планетарний вакуумний міксер |
|
|
3 |
Оборотна бочка з підйомною системою |
|
|
4 |
Віскозиметр |
|
|
5 |
Машина для нанесення покриття |
|
|
6 |
Товщиномір |
|
|
7 |
Продовжуйте натискати машину |
|
|
8 |
Автоматична розрізальна машина |
|
|
9 |
Духовка для випічки |
|
|
10 |
Анод |
Машина деіонізованої води |
|
11 |
Планетарний вакуумний міксер |
|
|
12 |
Оборотна бочка з підйомною системою |
|
|
13 |
Віскозиметр |
|
|
14 |
Машина для нанесення покриття |
|
|
15 |
Товщиномір |
|
|
16 |
Продовжуйте натискати машину |
|
|
17 |
Автоматична розрізальна машина |
|
|
18 |
Духовка для випічки |
|
|
19 |
Зберіть |
Машина для автоматичного намотування |
|
20 |
Коротка тестова машина |
|
|
21 |
Машина для зварювання нижньої оболонки |
|
|
22 |
Автоматична машина для нарізання канавок |
|
|
23 |
Духовка для випічки |
|
|
24 |
Наповнення і |
Бардачок |
|
25 |
Лазерний зварювальник |
|
|
26 |
Лінійна запаювальна машина |
|
|
27 |
Машина для очищення акумулятора |
|
|
28 |
Машина для усадки ПВХ |
|
|
29 |
Машина для картонування |
|
|
30 |
Виставлення оцінок |
Машина формування |
|
31 |
комп'ютер |
|
|
32 |
Висока температура зберігання |
|
|
33 |
Нормальна температура зберігання |
|
|
34 |
Струменевий принтер Cell |
|
|
35 |
OCV1 |
|
|
36 |
OCV2 |
|
|
37 |
OCV3 (Сортувальна машина) |
|
|
38 |
Сортувальна машина |
|
|
39 |
Сортувальна машина |
|
|
40 |
інше |
Система відновлення NMP |
|
41 |
Система осушення рослин |
|
|
42 |
Очищена вода |
|
|
43 |
Інші необхідні |
Вакуумний насос + стиснене повітря |
Випадки застосування
Компанія-партнер
FAQ
Яке обладнання входить до лінії виробництва призматичних клітин?
Обладнання може охоплювати змішування електродів, нанесення покриття, сушку, каландрування, різання, збирання клітин, заповнення електролітом, герметизацію, формування, зберігання та сортування. Поточний перелік обладнання також включає допоміжні системи, такі як регенерація NMP, осушення заводу, очищена вода, вакуум і стиснене повітря.
Чи включає лінія обробку як катода, так і анода?
так Список обладнання включає окремі катодні та анодні секції з обладнанням для змішування, нанесення покриття, вимірювання товщини, пресування, різання та запікання для підготовки електродів.
Що відбувається після підготовки електродів?
Після того, як листи катода і анода підготовлені, вони переходять до етапу складання комірки. Наступні етапи включають заповнення електролітом, герметизацію, формування, зберігання та електричні випробування.
Чи можна змінити конфігурацію обладнання для конкретного проекту призматичної комірки?
Комбінацію обладнання можна вибрати відповідно до конструкції клітини, виробничого процесу та необхідної стадії виробництва. Таким чином, повний список обладнання можна використовувати як довідковий, а не як фіксовану конфігурацію для кожного проекту.
